Вопрос задан 02.05.2023 в 06:57.
Предмет Другие предметы.
Спрашивает Глубинок Настя.

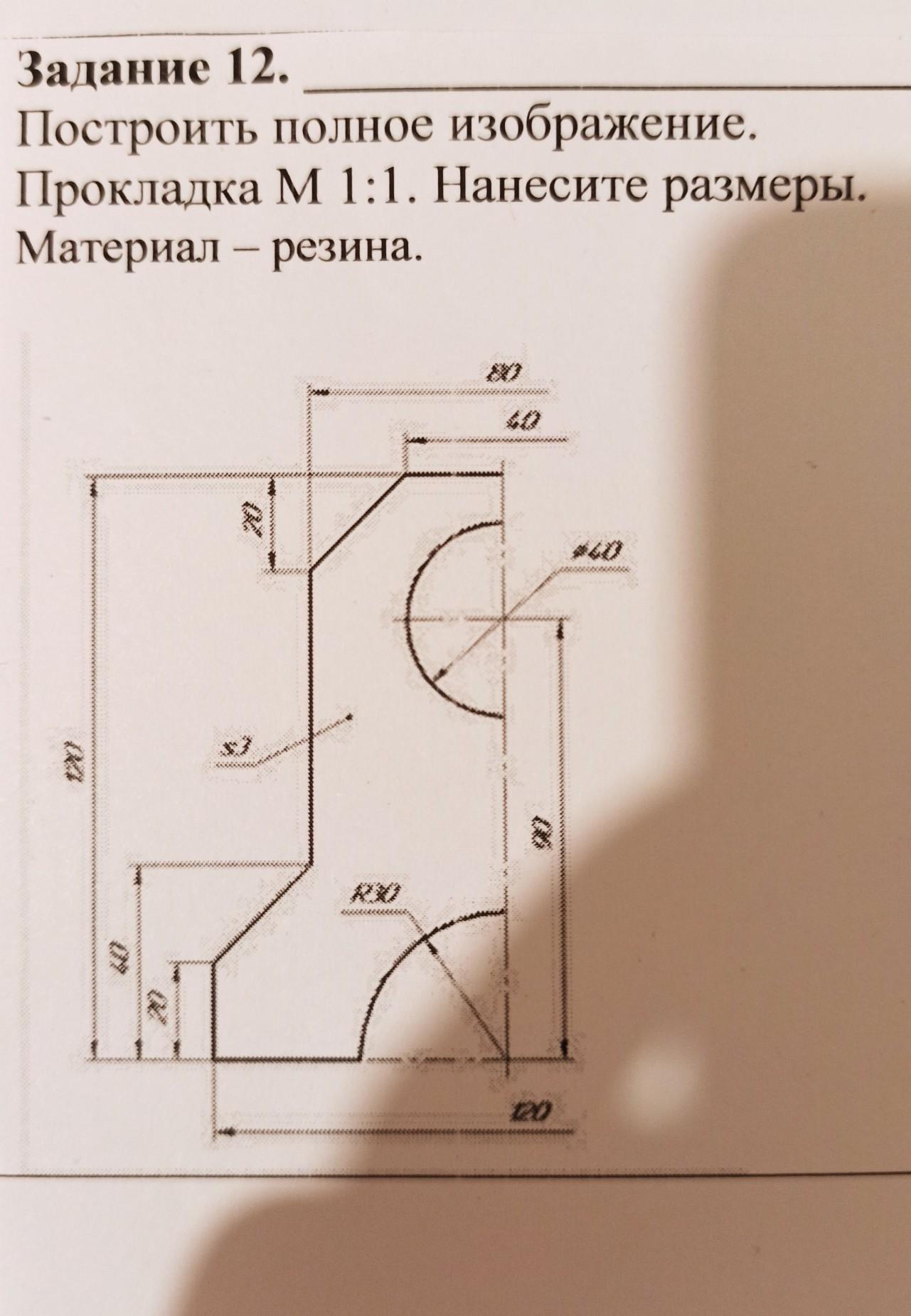

Надо построить полное изображение. Прокладка М 1:1. Нанесите размеры. Материал резина. Очень нужно,
прошу умоляю помогите
0
0
Ответы на вопрос
Внимание! Ответы на вопросы дают живые люди. Они могут содержать ошибочную информацию, заблуждения, а также ответы могут быть сгенерированы нейросетями. Будьте внимательны. Если вы уверены, что ответ неверный, нажмите кнопку "Пожаловаться" под ответом.
Отвечает Панов Дмитрий.

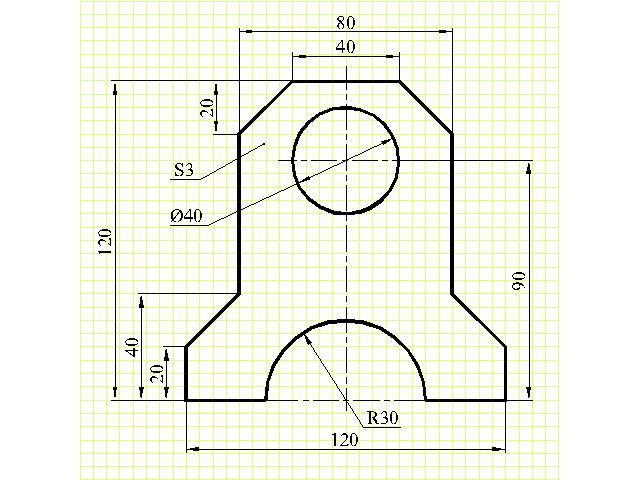

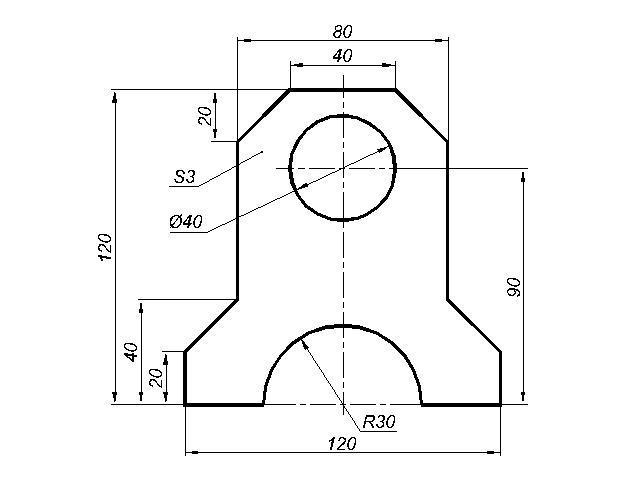

Обозначение S3 говорит, что толщина детали равна 3 мм.
В основном штампе на чертеже не забудьте указать материал - резина.

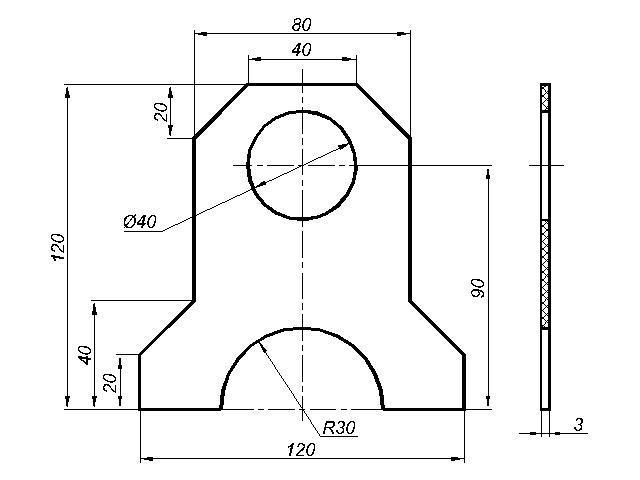

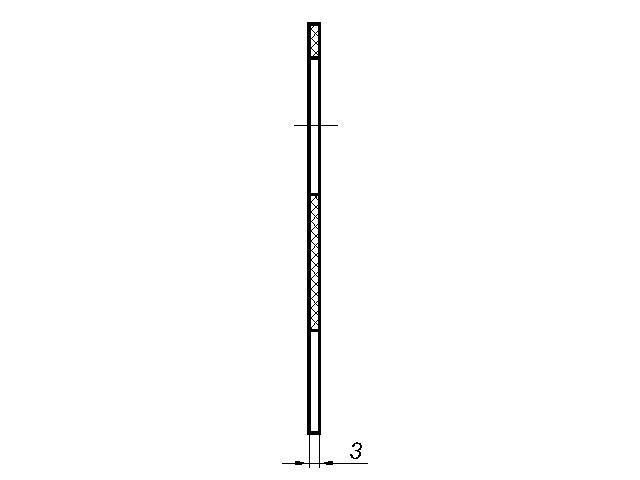

На третьем чертеже в приложении (на всякий случай) выполнила профильный разрез, чтобы показать штриховку. Штриховать нужно крест-накрест, т.к. деталь выполнена из резины.
0
0
