Question

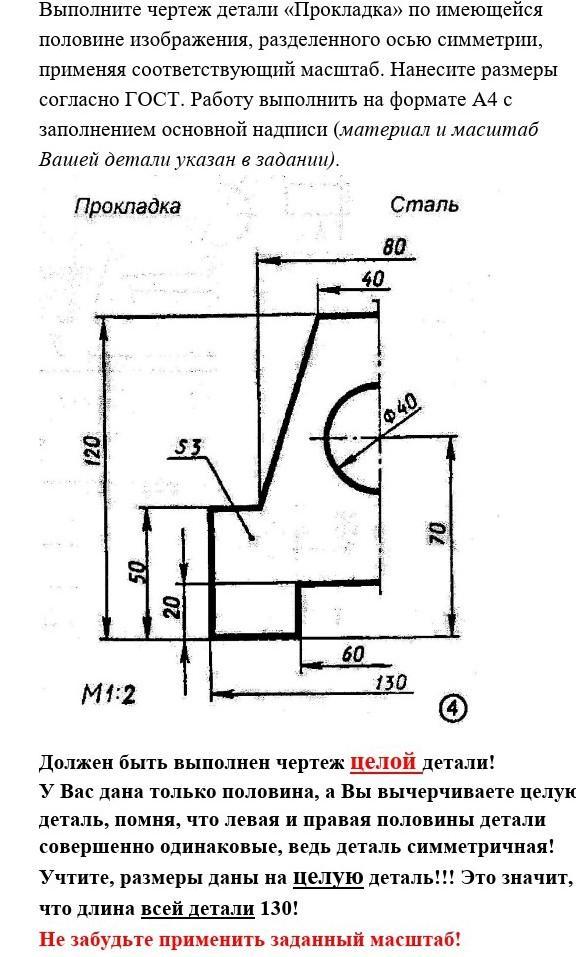

Выполните чертеж детали «Прокладка» по имеющейся половине изображения, разделенного осью симметрии, применяя соответствующий масштаб. Нанесите размеры согласно ГОСТ. Работу выполнить на формате А4 с заполнением основной надписи (материал и масштаб Вашей детали указан в задании).Должен быть выполнен чертеж целой детали!У Вас дана только половина, а Вы вычерчиваете целую деталь, помня, что левая и правая половины детали совершенно одинаковые, ведь деталь симметричная!Учтите, размеры даны на целую деталь!!! Это значит, что длина всей детали 130!Не забудьте применить заданный масштаб!​

Answer 1

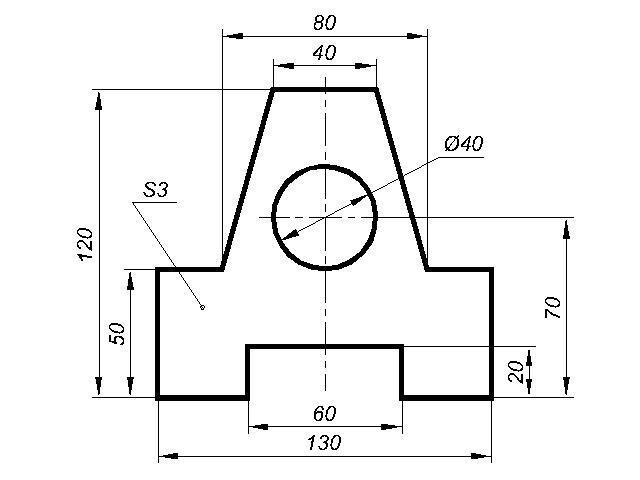

Ответ:

Объяснение:

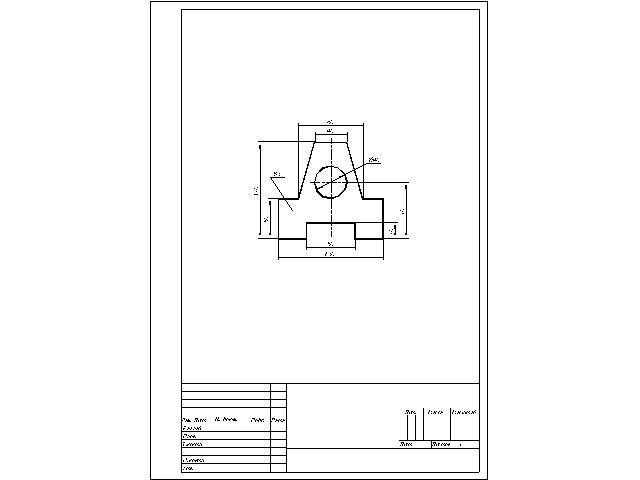

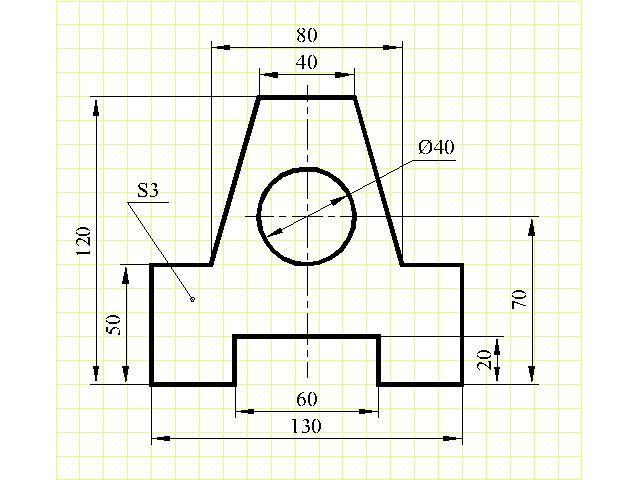

1. Масштаб 1:2 - уменьшение в два раза, т.е. чертим деталь по размерам, уменьшенным в два раза.

2. В каком бы масштабе Вы не чертили, размеры всегда указываются натуральной величины.

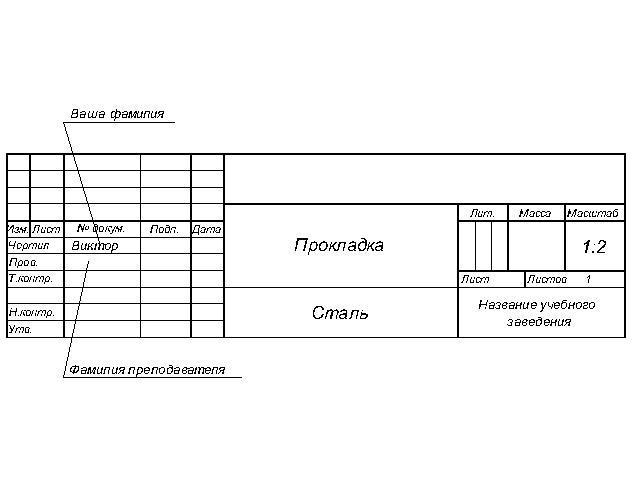

3. Штамп. Извините, но я не знаю какой штамп используется в Вашем учебном заведении.
